Knihovna dvířek, výměna dvířek programovým modulem
Prezentace nastavení knihovny dvířek a výměny dvířek v demo scéně

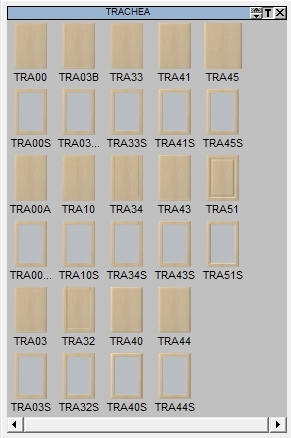

Programový modul pro výměnu dvířek a úchytek je velice efektivní nástroj pro převod navrženého modelu kuchyně do jiného provedení. Základem je knihovna dvířek, kde je pro každé provedení pouze jeden model dvířek libovolné velikosti. V modelu kuchyně jsou však dvířka různých velikostí. Programový modul provádí výměnu tak, že u každého původního dvířka zjistí rozměry, provede kopii nového dvířka, změnu velikosti a posun s natočením na pozici původního dvířka. Při změně velikosti se zachovává struktura dvířka, což prakticky znamená, že obdélníkové rámečky nebo drážky nejsou rozměrově deformovány.

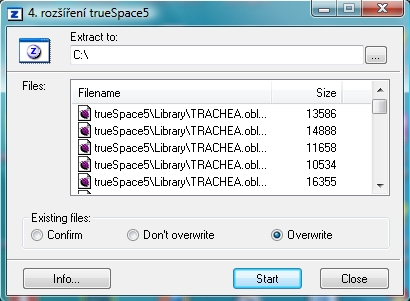

Knihovna modelů dvířek firmy TRACHEA a programový modul pro výměnu dvířek a úchytek se doplní do systémových složek programu trueSpace5 po spuštění instalačního EXE souboru. Programový modul je funkční do konce roku 2010.

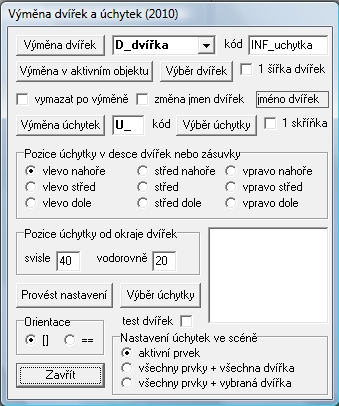

Pro výměnu dvířek (čel) slouží horní část panelu programového modulu. Podobně jako v programovém modulu pro změny materiálů si uživatel volí z rozbalovacího seznamu druh dvířek nebo čel. Po klepnutí na tlačítko 'Výměna dvířek' se provede výměna příslušných dvířek (čel) podle provedení modelu dvířka vloženého přechodně do scény z knihovny objektů. Uživatel může provádět výměny dvířek i u jedné skříňky.
Spodní část panelu obsahuje ovládací provky pro výměnu a nastavení úchytek.
Programový modul s prodlouženou funkčností do 31.3.2011 si můžete stáhnout a instalovat. Po spuštění se automaticky přepíše původní verze funkční do konce roku 2010.
