Tvorba půdorysu 3D modelu interiéru
Tvorba půdorysu jedné obdélníkové místnosti nebo celého navrhovaného interiéru je nejčastěji používaným pracovním postupem, kterým se vždy začíná při tvorbě nového návrhu interiérů.
Při kreslení půdorysu se automaticky vytváří 3D model interiérů -

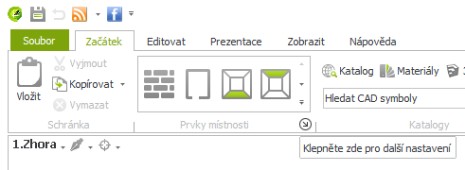

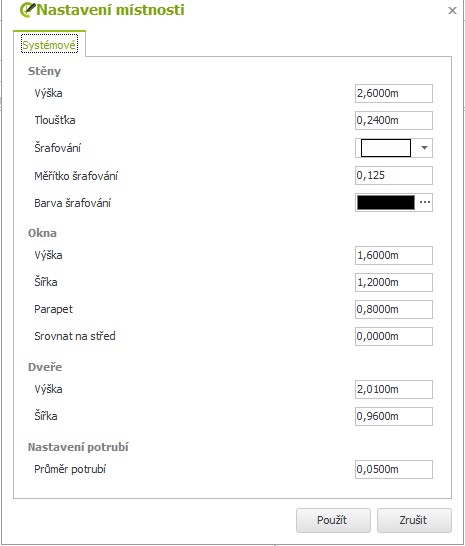

Před zadáním půdorysu je třeba nastavit parametry stěn a prvků stěn klepnutím na příslušný ovládací prvek v panelu Prvky místnosti. Otevře se dialogové okno s parametry stěn a prvků stěn. Všechny parametry lze nastavit.

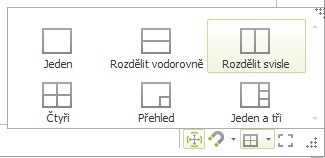

Nastavení rozložení pracovních oken se provede klepnutím na příslušný ovládaví prvek v pravé části stavové řádky a po otevření přehledu všech variant rozložení oken se potom klepne na vybrané rozložení. Pro začátek práce na novém návrhu je nejlepší rozložení na dvě pracovní okna vedle sebe.
Tvorba obdélníkové místnosti

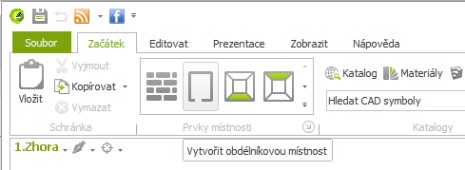

Pro tvorbu obdélníkové místnosti slouží povel Vytvořir obdélníkovou místnost v panelu Prvky místnosti. Uživatel musí zadat dva protilehlé vnitřní body místnosti. Před zadáním prvního bodu se budou na pozici kurzoru objevovat aktuální souřadnice. Po klepnutí se provede zadání prvního bodu a při posunu myši se budou objevovat vzdálenosti od prvního zadaného bodu.

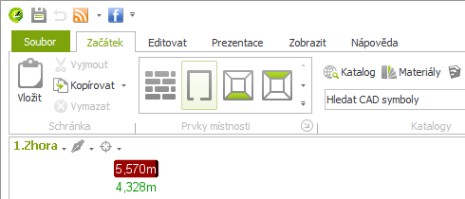

Druhý definiční bod půdorysu místnosti můžeme zadat na okamžité pozici ukazatele klepnutím nebo číselně přímým zadání dvou rozměrů z číslicové klávesnice. Každé zadané číslo musí být ukončené stisknutím klávesy Enter.
Při kreslení půdorysu obdélníkové místnosti je možno zadat první definiční bod kdekoliv v pracovním okně. Při zadávání druhého definičního bodu jsou zobrazovány relativní souřadnice vzhledem k prvnímu zadanému bodu a ty budou vždy kladné.

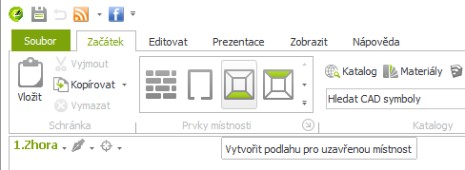

Při kreslení půdorysů se vytváří 3D model interiéru, ale bez podlah. Podlahy si musí uživatele doplnit pro každou uzavřenou místnost povelem Vytvořit podlahu pro uzavřenou místnost.
Kompletní pracovní postup tvorby obdélníkové místnosti podle výše uvedeného postupu
