Zpracování 2D výkresu na 3D model - PC Design

Při tvorbě projektů programem pCon.planner PRO se často vychází z originálních stavebních výkresů, které dodá pro zpracování zákazník.

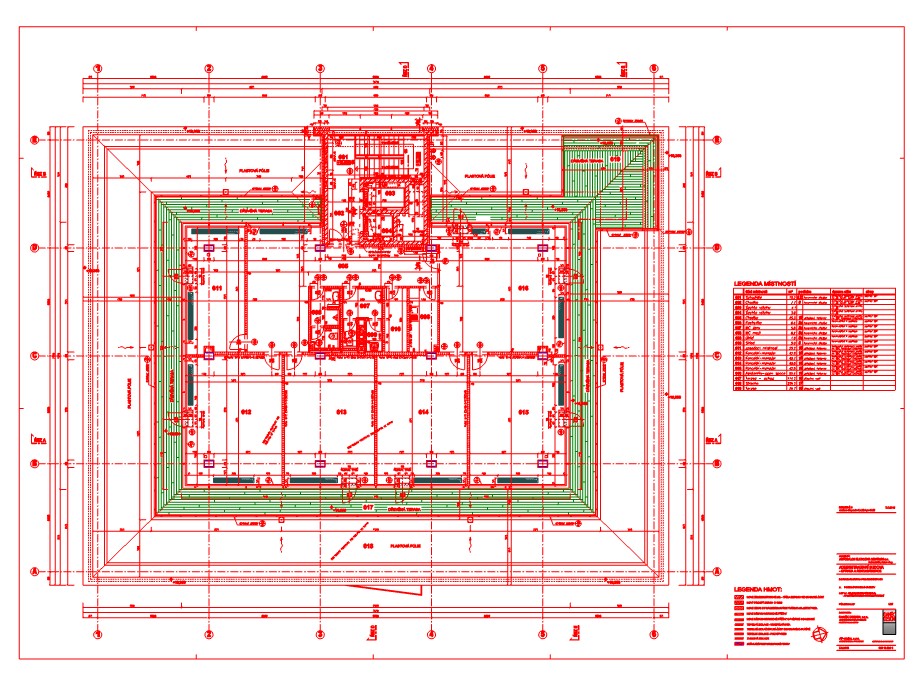

Na obrázku je pohled na výkres, který byl dodán pro tvorbu návrhu kanceláří v nově přistaveném patře kancelářské budovy.

Při zpracování výkresu se nejdříve provedla změna měřítka výkresu na měřítko, ve které se běžně pracuje v programu pCon.planner PRO.

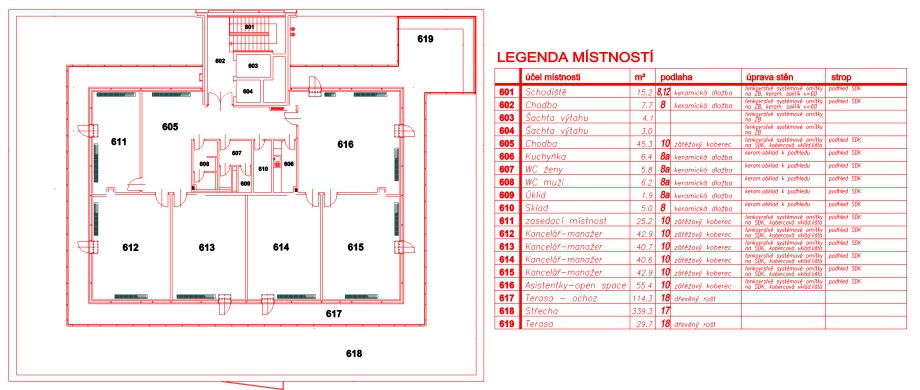

Dále se odstranilz všechny kóty a nepotřebné vrstvy. Přehled místností se uložil jako samostatný výkres a po dokončení zpracování výkresu půdorysu se k výkresu doplnil.

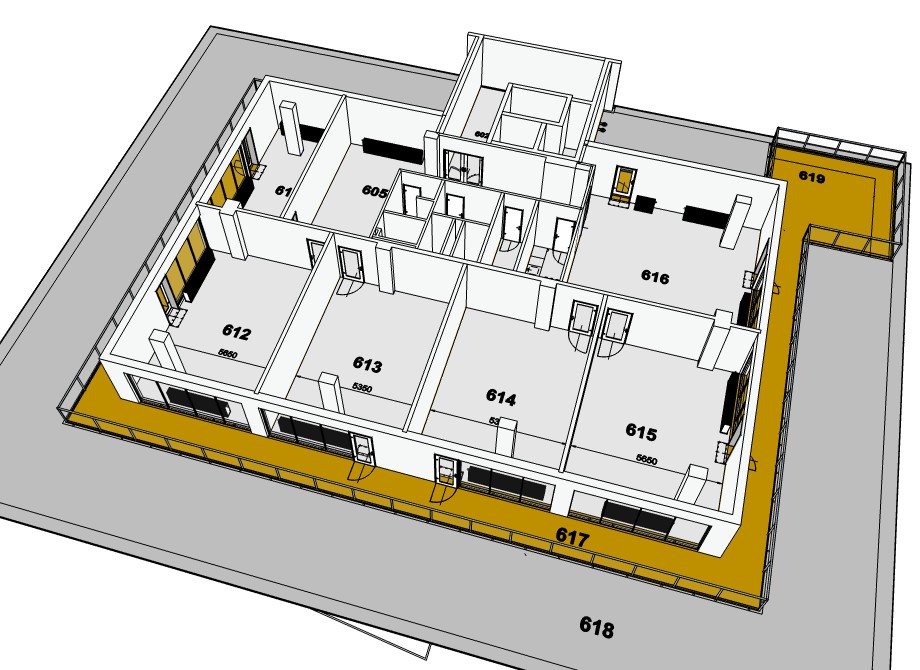

Tvorba 3D modelu začala doplněním stěn, příček a sloupů podle půdorysných obrysů. Stěny a příčky se doplňují jako stěny s nastavením tloušťky stěny pomocí dvou bodů nebo jako stěny zadáním bodů uzavřeného obrysu. Oba způsoby doplňování stěn podle půdorysu jsou velice rychlé a přesné. Podrobný popis je na samostatné stránce.

Pokračuje se doplněním podlah a dveří pomocí dvou bodů. U dveří se nastavuje skleněná výplň a větší výška. Radiátory topeni se doplňují pomocí hrany obrysu u stěny a potom se nastaví další číselné parametry. V originálního půdorysu nejsou vyznačeny obvodové okenní prvky, a proto byly doplněny skleněné stěny pouze přibližně.
